Planta de fabricación del PWB máquina que suelda del PWB del equipo de la onda Lleno-automática de la máquina N250 de la onda que suelda que suelda en venta
Somos proveedor de la ayuda del smt para las piezas y el alimentador del equipo .such as, boca, estante del carrete del smt del carro del almacenamiento del alimentador, grasa del smt, mezclador de la goma de la soldadura, contador del smd, profiler termal de KIC, cinta de la máquina del smt del smt y así sucesivamente.
También puede apoyar algunas partes originales de la reparación de la máquina.
1. Sistema eléctrico transportador automático y funciones de alimentación síncronas autos del tablero.
Pote de la soldadura el pico utiliza el ajuste de conversación de la velocidad de la frecuencia que puede controlar independientemente la altura de onda.
Sistema de Fluxer usando la boca de espray japonesa transversal, conducida por el cilindro neumático y el control del PLC, exacto y confiable.
El PLC se utiliza para controlar la máquina, para asegurar la confiabilidad y la estabilidad del sistema.
Los precalentadores usando el elemento de calefacción infrarrojo, calor irradiaron a la placa de circuito con rápido ramp eficientemente flujo líquido para arriba y completamente que activaba.
Fingeres especiales de la soldadura de la aleación, v-surco doble fortalecido.
el Soldadura-motor adopta el motor de alta frecuencia importado de la conversión con control independiente, funcionamiento estable y curso de la vida largo.
Paso del precalentador con diseño modularizado, reunión con el requisito de la protección del medio ambiente, seguridad y conveniente a la limpieza.
Los precalentadores utilizan control de la temperatura de tres independientes para asegurar la preservación excelente del calor, uniformidad de la temperatura, exactitud de la temperatura en ±2ºC.
La característica de lanzamiento del contador de tiempo para el pote de la soldadura, soldadura derritió en el plazo de 90 minutos.
El limpiador automático del finger asegura la limpieza de los fingeres de la soldadura.
El sistema inteligente de la supervisión y de alarma asegura la seguridad estable del funcionamiento y de los operadores.
| Modelo no. | N250 |
| Número de precalentadores | 2 |
| Paso del precalentador | 800m m |
| Tamaño de cuerpo | 1800 (L)*1200 (W)*1600 (H) |
| Dimensión exterior | 2600 (L)*1200 (W)*1600 (H) |
| Peso | 700KG |
| Consumo total/constante | 11KW/4-6KW |
| Suministro de aire | 0.5MPa |
| Estilo del precalientamiento | Aire caliente |
| Consumo del precalentador | 220V 5KW |
| Método de control | ¿Presione +PLC dominante? Opción: ¿pantalla táctil, PC? |
| Gama de temporeros. sistema-punto | Temperatura ambiente---¿300? |
| Tiempo del precalientamiento | ¿Sobre 10-15mins para fijar 150? |
| Uso de la soldadura | Sin plomo/Sn-Pb |
| Capacidad del pote de la soldadura | 220KG |
| Temperatura del pote de la soldadura | ¿300? |
| Consumo del pote de la soldadura | 380V 6KW |
| Temporeros de la soldadura. método de control | PID&SSR |
| Poder del motor de la onda | 500W 220V |
| Fusión de la soldadura | ¿Sobre 120mins para fijar 250? |
| Anchura del PWB | 50-250m m |
| Velocidad del transportador | 0-1800mm/min |
| Dirección del transportador | LR (R-L opcional) |
| Inclinación del transportador | 4-7 º |
| Presión del flujo | 3-5 barra |
| Capacidad del flujo | 3.2L |

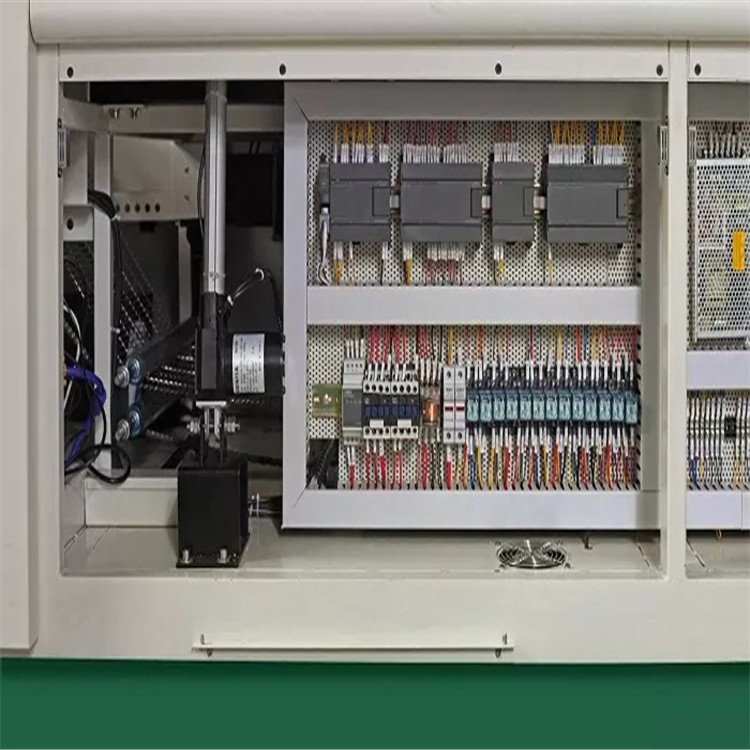

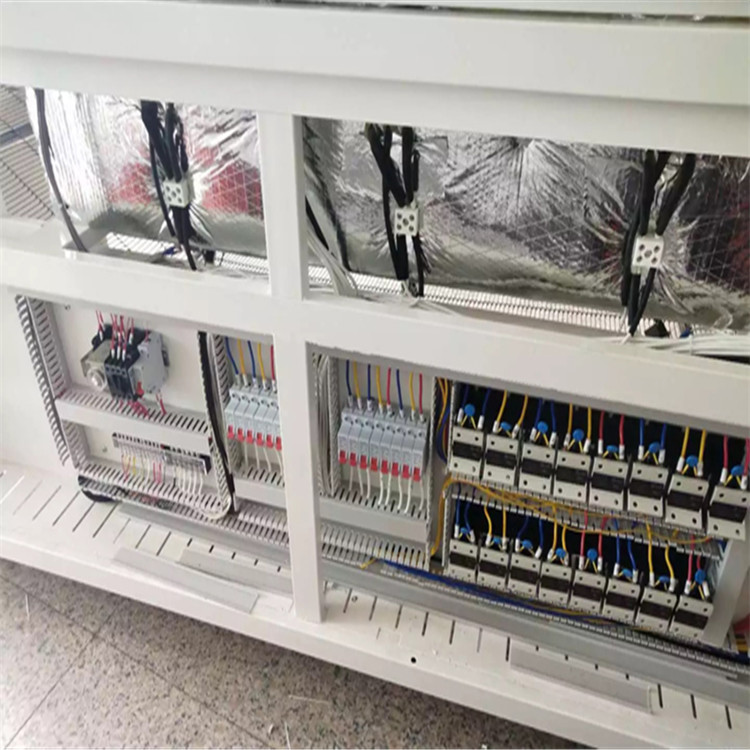

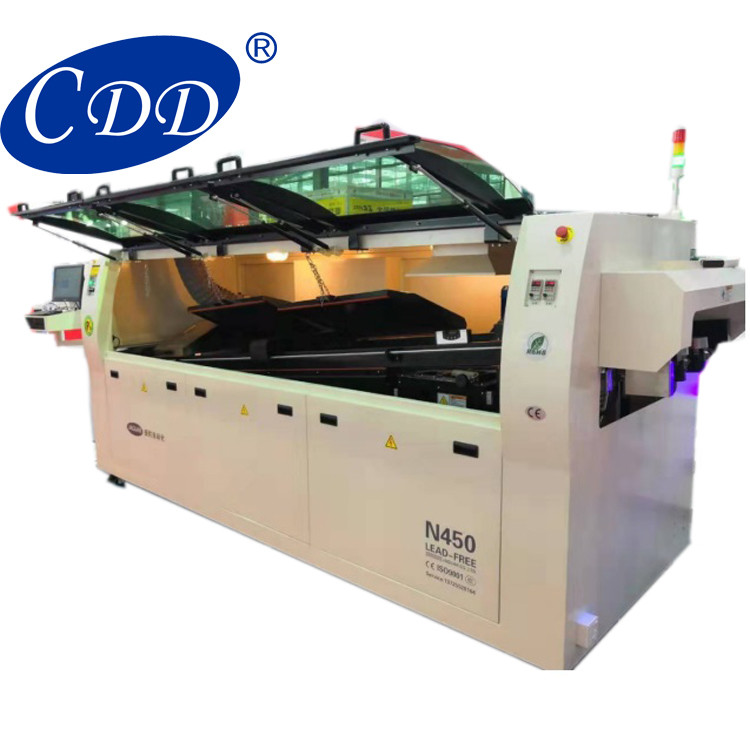

demostración de la imagen de la máquina de la onda que suelda:
