Perfilado termal de SMT de Wickon del Profiler Q7 del Profiler termal profesional del termopar para el horno del flujo
El tiempo y la temperatura son variables muy importantes en soldar a placas de circuito impresas.
Es importante traer a las asambleas de la placa de circuito hasta arriba una bastante temperatura por un período suficientemente largo soldar con eficacia los componentes al tablero.
Conseguir la temperatura para arriba demasiado alta o la calefacción de la asamblea puede dar lugar demasiado rápidamente a daño componente.
Las cosas de calefacción suben bastantes resultados en problemas pobres el soldar y de la confiabilidad.
WICKON fabrica una variedad de instrumentos para ayudarle en exactamente la supervisión de las variables del tiempo y de la temperatura en sus procesos de fabricación de la electrónica. Este proceso se llama Thermal Profiling.
Estructura detallada del Profiler termal de WICKON:
1: Caja de Wickon
2: Manual
3: caja del aislamiento
4: Maderero de datos
5: Guantes des alta temperatura
6: cable de datos
7: Software de la penetración
8: Termopar
9: El informe de la calibración de la fábrica
ventajas termales del profiler del wickon:
1. Asegúrese de que los productos resuelvan las especificaciones de la soldadura
2. destacando el enfriamiento caliente del horno
3. horno determinado para ahorrar el tiempo y el dinero requeridos
4. para poder maximizar la producción
5. proporcione la prueba requerida proceso de la rastreabilidad ISO9000
Datos termales del Profiler de WICKON:
| Artículo | Detalles |
| Producto | Perfil la termal de WICKON |
| Gama de temperaturas | -200C--1370C |
| Temperatura del trabajo | 0-105C |
| Almacenamiento total | 4,000,000points |
| batería | Sin deliberadamente la carga automáticamente añada el poder, verdaderamente 365 sin carga. |
| No. Del canal | 6.7.10.12 .15.24.32 |
| intervalo de muestreo | 0.05s~86400s (puede ser fijado según requisitos de prueba) |
| Tipo del termopar | K |
| Exactitud | +-0.5C |
| Tipo de la batería | Batería recargable del polímero de litio |
| Comience el modo | El modo directo, modo condiciona (aire y el ajuste de la longitud de la prueba del comienzo) |
| Peso de la caja Insulated | Dependiendo del modelo y del diverso tiempo del calor |
| Tamaño de la caja Insulated | Diversos especificaciones y tiempo del calor para decidir |

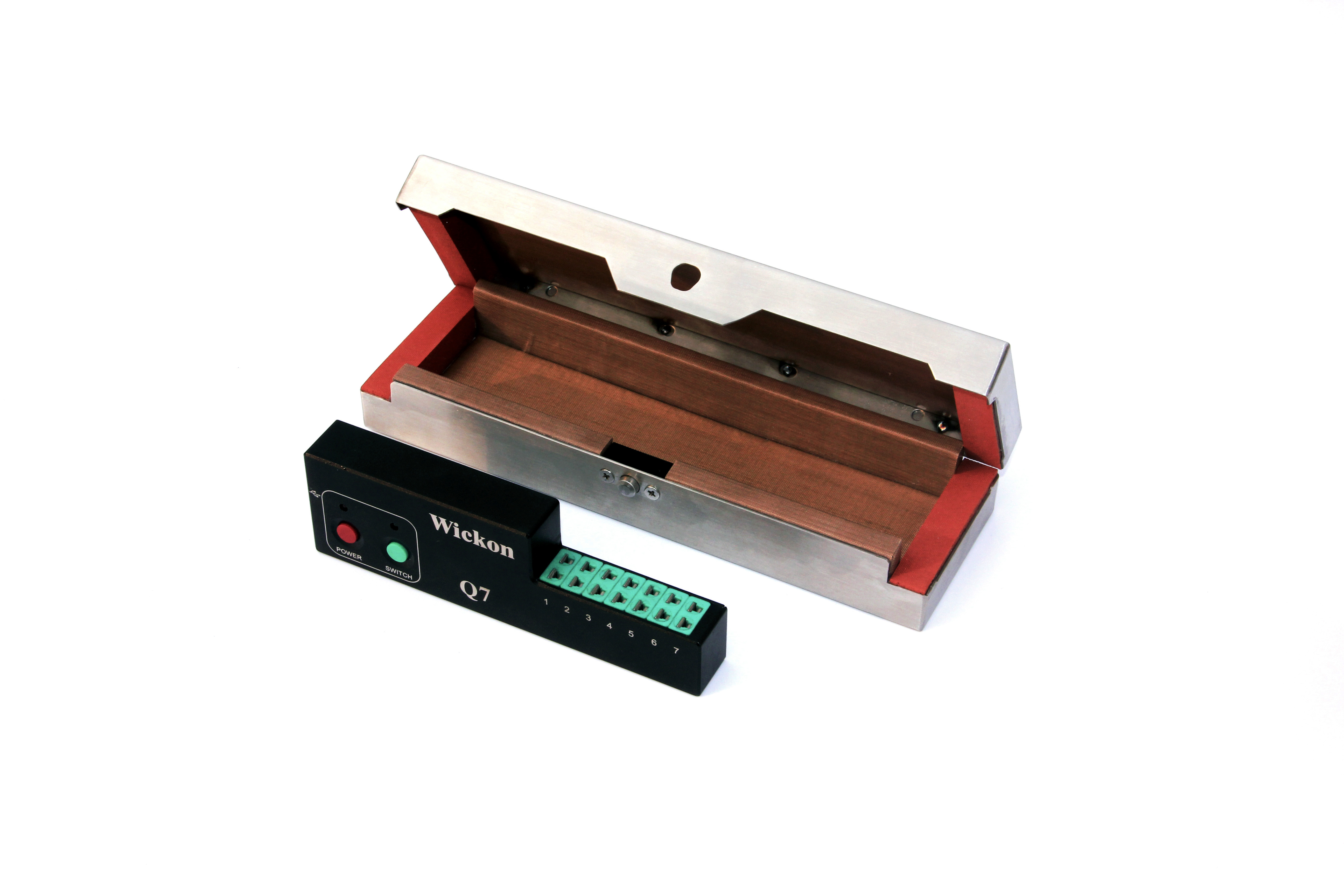

Demostración termal de la imagen del Profiler de WICKON:
