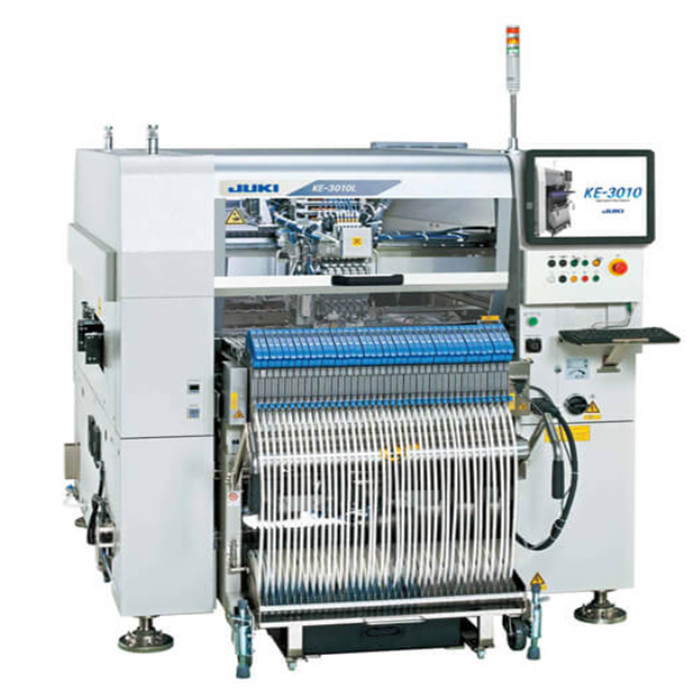

6 bocas PWB 23500CPH SMT Chip Mounter Juki Ke-3010

Tamaño del tablero

Tamaño de M (330×250 milímetro)

L tamaño (410×360 milímetro)

Tamaño L-ancho (510×360 milímetro) *1

Tamaño del XL (610×560 milímetro)

Aplicabilidad a PWB largo (L tamaño) *2

800×360m m

Aplicabilidad a PWB largo (tamaño L-ancho) *2

1,010×360m m

Aplicabilidad a PWB largo (tamaño) del XL *2

1,210×560m m

Altura componente

6m m

12m m

Tamaño componente

Reconocimiento del laser

0402(01005) ~33.5mm

Reconocimiento de Vision

Cámara estándar

3mm*3~33.5m m

Cámara de alta resolución

1.0×0.5mm*4~20m m

Velocidad de la colocación

Microprocesador

Grado óptimo

23,500CPH

IPC9850

18,500CPH

IC *5

9,000CPH *6

Exactitud de la colocación

Reconocimiento del laser

±0.05 milímetro (±3σ)

Reconocimiento de Vision

±0.04 milímetro

Entradas del alimentador

Max.160 en caso de la cinta de 8m m
(en un alimentador doble eléctrico de la cinta) *7

*1

El tamaño L-ancho es opcional

*2

La aplicabilidad al PWB largo es opcional.

*3

Cuándo usando MNVC. (opción)

*4

KE-3010: Al usar la cámara de alta resolución y MNVC. (opción)

*5

Tacto eficaz: La velocidad de la colocación de IC indica un valor estimado obtenido cuando la máquina pone 36 componentes de QFP (100 pernos o más) o de BGA (256 bolas o más) en tablero del tamaño de la mañana. (CPH=number de los componentes puestos para una hora)

*6

Valor estimado al usar MNVC y cogiendo los componentes simultáneos con todas las bocas.
MNVC es opción en el KE-3010.

*7

Cuando usando el alimentador doble eléctrico EF08HD de la cinta.
