La selección de JUKI KE-2070 y la cadena de producción de alta velocidad del PWB de la máquina LED del lugar trabaja a máquina PWB Chip Mounter LED de SMD que hace la máquina
Selección de JUKI KE-2070 y máquina del lugar Especificación:
| Modelo | JUKI KE-2070 |
| Condición | Utilizado |
| Grueso del PWB | 0,40 milímetros (minuto) -4 milímetros (de máximo) |
| Aplicable Componente | 0402-50m m * 50m m (MICROPROCESADOR, BORRACHÍN, COMPENSACIÓN, MELF, QFP, CONECTOR, PLCC) |
| Altura componente | 0.3mm-10.5m m. |
| Echada del Pin (minuto) | 0.4m m |
| Dimensiones componentes | 0.5m m * 1.0m m (minuto), 23.5m m * 23.5m m (máximo) |
| Montando la velocidad (máxima) | 0,32 sec/MICROPROCESADORES, 1,8/sec QFP) 8000 microprocesador/ hora |
| Montaje de exactitud | ± 0.09m m/QFP (reconocimiento del ± 0.1m m/microprocesador (cuando reconocimiento del laser) del laser) |
| Minuto del tamaño del substrato | 50 * 30milímetro |
| Tamaño del substrato Máximo | 410 * 360m m |
| Type de componentes | Máximo 20 * 20 milímetros, pueden ser P fijado 0,4 milímetro Perno IC de BGA y de PLCC |
| Poder | AC200V monofásico, 50HZ, 2.5KVA |
| Presión de aire y consumo del aire | 0,5 ± 0.05Mpa, 150N1/minuto |
| Dimensiones | 1400 * 1300 * 1551 milímetros |
| Peso |
1150 kilogramos |
La máquina de alta velocidad KE-2070 de la colocación es conveniente para la colocación de alta velocidad de las máquinas pequeñas y del no-componente del microprocesador de la colocación y colocación de alta velocidad de pequeños componentes.
No sólo el componente del reconocimiento del laser corresponde a una amplia gama, pero también con la opción de MNVC, puede realizar el reconocimiento de alta precisión de la imagen de los pequeños componentes de IC, apoyando la cadena de producción flexible configuración.
Componentes del microprocesador: 23,300CPH (reconocimiento/las mejores condiciones) (0,155 segundos/microprocesador) 18,300CPH (laser recognition/IPC9850) del laser
Componentes de IC: 4,600CPH (reconocimiento de la imagen/al usar la opción de MNVC)
Colocación head×1 (6 bocas) del laser
(inglés 01005) microprocesador 0402 ~ elemento cuadrado de 33.5m m
Reconocimiento de la imagen (usando la opción de MNVC: reconocimiento reflexivo/transmisivo, reconocimiento de la bola)

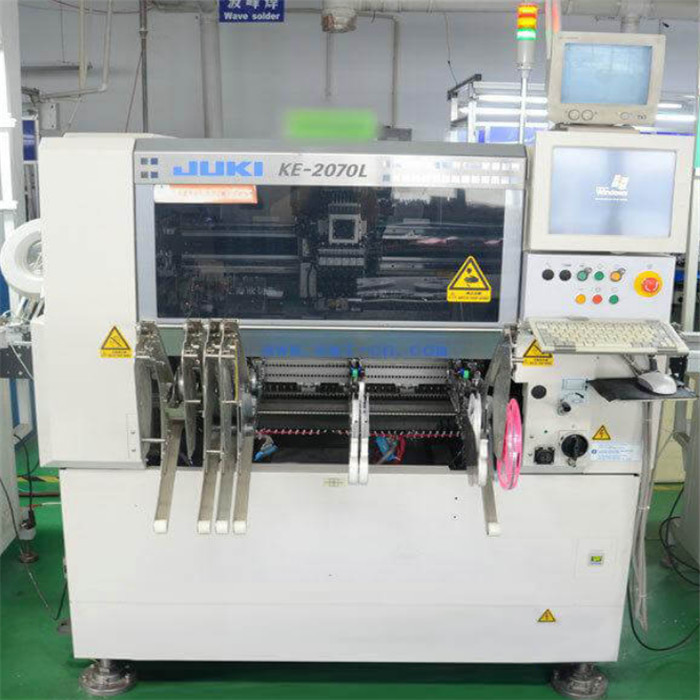

Demostración de la imagen de la máquina de la selección y del lugar de JUKI KE-2070:
