Selección de la máquina LED de SMT y máquina multifuncionales del lugar, máquina JUKI FX-3RA del mounter del bulbo SMD del LED
Máquina JUKI FX-3RA del mounter de SMD Especificación:
Serie: Serie de FX
La máquina modular de alta velocidad, de alta calidad, de alto rendimiento de la máquina modular de alta velocidad el alimentador eléctrico/mecánico de FX-3RX de la colocación (de correa se puede utilizar en la misma máquina) de la colocación, mejorar eficacia de la producción, crear los productos de alta calidad, y puede ser compatible con KE que los productos de la serie están montados en las líneas de montaje, fexiblemente correspondiente a diversas aplicaciones de producción
Componentes del microprocesador: 90,000CPH (0,040 segundos/microprocesador, la mejor condición) 66,000CPH: microprocesador (según el estándar IPC9850)
elemento del cuadrado de 0402 chip~33.5mm
Reconocimiento del laser: ±0.05mm (±3σ)
La cabeza de la colocación del laser está simultáneamente para el reconocimiento del vuelo
2 worktables/4 la colocación heads/24 del eje arms/4 equipa con inyector la estructura
Adopte el motor servo linear del eje XY y el control de lazo cerrado completo
Hasta 240 componentes pueden ser cargados
Carretilla eléctrica/mecánica del reemplazo
Nombre del especificación de la máquina del mounter del bulbo SMD del LED/modelo:
Máquina modular de alta velocidad FX-3RAL, máquina modular de alta velocidad FX-3RAXL de la colocación de la colocación
Tamaño del substrato: para L substrato (410×360m m)
Para los substratos L-anchos (510×360m m) *1
Para el substrato del XL (610×560m m)
Substrato largo *1: 800×360m m, 800×560m m
Altura componente: especificación de 6m m
Tamaño componente: identificación del laser, 0402 (inglés 01005) ~ 33.5m m
Velocidad de la colocación componente
(Componentes del microprocesador): Las mejores condiciones, 0.040s/chip (90,000CPH) *2
IPC9850 66,000CPH*2
Exactitud de la colocación componente: reconocimiento del laser, ±0.05mm (±3σ)
Tipos de la colocación componente: hasta 240 tipos (convertidos hasta 8m m la cinta (al usar un alimentador eléctrico de la cinta de la dual-pista))

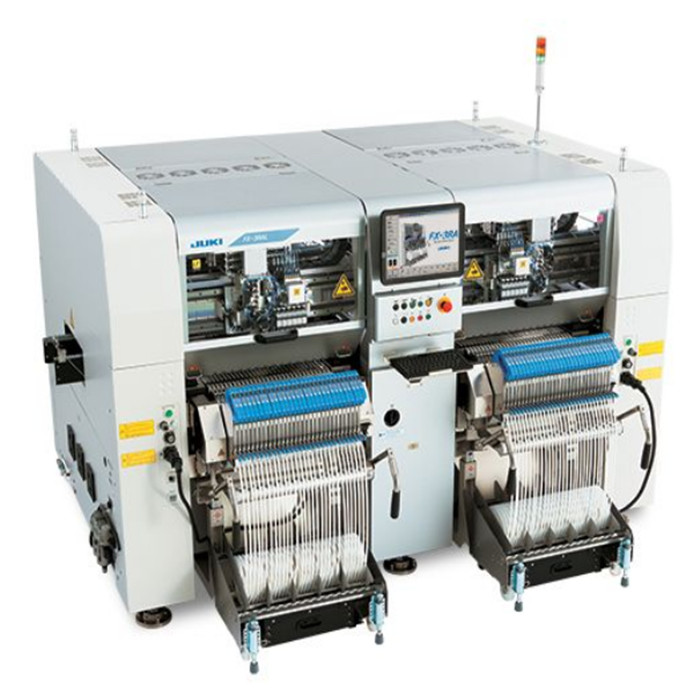

Demostración de la imagen de la máquina JUKI FX-3RA del mounter de SMD:
