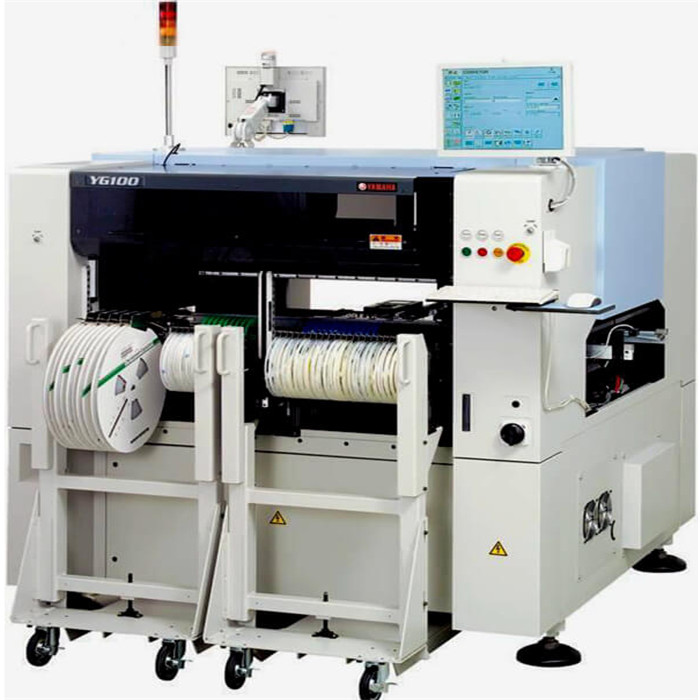

la cadena de producción electrónica velocidad automática completa de la máquina de SMT utilizó la máquina Yamaha Chip Mounter YG100 de la selección y del lugar
Somos proveedor de la ayuda del smt para las piezas y el alimentador del equipo .such as, boca, estante del carrete del smt del carro del almacenamiento del alimentador, grasa del smt, mezclador de la goma de la soldadura, contador del smd, profiler termal de KIC, cinta de la máquina del smt del smt y así sucesivamente.
También puede apoyar algunas partes originales de la reparación de la máquina.
1. Las ventajas de la máquina de la colocación de YAMAHA YG100:
Montaje de la gama a partir de 01005 micro-componentes (de la pulgada) hasta los componentes de 45m m.
Correspondiente al tamaño grande L510xW440mm del substrato.
96 clases de variedades componentes grandes.
Velocidad del remiendo: 24000 CPH (0,15 seconds/CHIP)
Montaje de exactitud: (μ+3σ) ±0.03mm/CHIP
Repetibilidad (3σ): ±0.03mm/CHIP
Montaje de tamaño del PWB: L50×W50mm~L510×W440mm
Los tipos componentes ceñen el empaquetado: 120 tipos (convertidos hasta 8m m la cinta)
2. Los parámetros de la máquina de la colocación de YAMAHA YG100:
Componentes de SMD: 0402 (milímetro) - componentes de 45MMX45M M ABSORBEN SOJ PLCC QFP BGA
Los componentes de SMD se pueden poner 100 clases (8M M)
Tamaño de Mounter: L1650XW1562X1470
Especificación y detalles de Yamaha YG100 como siguiente:
1) Tamaño del tablero: M-tipo: L460xW330 ~ L50xW50mm/t = 0,4 ~ 3.0mmL-Type:
L460xW440 ~ L50xW50mm/t = 0,4 ~ 3.0m m * uso del sATS: L460xW440 ~ L50xW50mm
2) Montaje de velocidad: Microprocesador: 0,15 segundos/estándares de los accesorios/32m m QFP: 1,70 segundos/accesorios 3)
Condiciones IPC9850: 17700CPH, microprocesador: 0,20 segundos/accesorios
4) Montaje de exactitud: Microprocesador: ± 0.05m m (3σ)/QFP: ± 0.05m m (3σ)
5) Montaje de ángulo: (unidades 0.01±180°)
6) Componentes apoyados: 0402 A ABSORBER, SOJ, 84 perno PLCC, echada QFPBGA de 0.5m m,
CSP31mm, conector de 100m m, zócalo de IC.
7) Altura de las piezas del equipo: 15m m
8) Métodos de la identificación de la parte: sistema digital de la multi-cámara de la iluminación del multi-ángulo (34 pixeles),
multi-ángulo que enciende el buen sistema de la visión (79 pixeles).
9) Software de la operación: YGOS (modo FullLine, OnLineHelp, accesorios ricos y órganos internos)
10) Software de la optimización: Servicios básicos (números de la cabeza y del alimentador,
Especificado automáticamente por el instalador)
11) Software teledirigido: Selecto (funciones en línea y off-line disponibles
12) Puerto de comunicación: (Ethernet tiene Lan&RS232C)
13) Dispositivo de seguridad: Dispositivo de protección principal de la colisión en dos modos: SoftLimit y HardLimit.
El interruptor de CoverInterlock se utiliza para la prevención de la cabeza y de colisión.
14) Fuente de alimentación: CA trifásica 416~200V, V± el 10%, 50/60Hz, 4.8kVA
15) Suministro de aire: 5.5kg/()/140/min de DryAir
16) Tamaño y peso: 1.650 (L) x1,562 (W) x1,850 (H) milímetro
17) Peso: 1,630kg
