Sistema de limpieza PCBA de la máquina de la limpieza de espray de la placa de circuito SUS304 de la limpieza de Smt del transportador modular en línea de la máquina 600m m
el cielo-PE: sensenhenhao, wha-stapp: +8613424013606
Nuestra mejor máquina de la limpieza del funcionamiento: Acero inoxidable SUS304
SME-6600 es una máquina del material de acero inoxidable SUS304 y de la limpieza del diseño modular.
Gama del lavado: Residuales del flujo de PCBA, bolas del soder y partículas en PCBA, por ejemplo: flujo de la resina, flujo soluble en agua, flujo no-limpio, goma de la soldadura y otras contaminaciones orgánicas e inorgánicas.
Sección y proceso de limpieza modulares: Brushing químico del aire de Pre-wash+Wash1+Wash2+ isolation+ Pre-rinse+ Rinse+Final rinse+ + aire caliente caliente dry2 del aire dry1+.
la tecnología de limpieza avanzada de espray, el sistema tiene ventajas de siguiente:
1. Cantidad grande PCBA en la línea sistema de la limpieza.
2. el líquido grande del amout lava a chorro el método, resultado estupendo del lavado. Flujo a fondo limpio de la goma de la soldadura del agua-sular y flujo no-limpio de la goma de la soldadura en SMT o THT PCBA después de soldar con autógena.
3. Secciones secas del aire caliente de la sección +2 del soplo del aire de la aclaración secciones del lavado + de un agua más largas de los DI section+.
4. Abastecimiento de agua líquido y fresco de los DI automáticamente, desbordamiento de poste-sección DI water a la anterior-sección para renovar a DI water.
5. Sistema spary arriba/abajo en secciones del lavado y de la aclaración.
6. La presión del espray de agua del líquido y de los DI se puede ajustar según requisitos dirrerent de la limpieza de PCBA.
7. Estándar equipado del sistema de vigilancia de la resistencia, gama 0~18 MΩ de la resistencia.
8. Los cuchillos de aire hacen el brushing de + el sistema seco del aire caliente 2 secciones.
9. Sistema neto del transportador plano inoxidable del PWB SUS304.
10. Sistema de control del PLC, interfaz inglés de la operación, operación fácil.
funciones opcionales 11.Many avalible.
12. Resistencia estructura SUS304, a la corrosión totales del ácido y del álcali.
La placa de circuito rocía espec. de la máquina de la limpieza:
| S/N | Artículo | Espec. SME-6600 |
| 1 | red del conyeyor | 600m m |
| 2 | velocidad del transportador | 0.1~1.5m/min |
| 3 | altura del transportador | 900±50m m |
| 4 | dirección del transportador | De izquierda a derecha |
| 5 | Tamaño del PWB | L500*W600mm como máximo |
| 6 | Altura del PWB | 100m m como máximos (con el componente) |
| 7 | lave la capacidad del tanque | 300L |
| 8 | capacidad del tanque de la aclaración | 30L+120L+30L |
| 9 | Consumo de agua de los DI | 400~1000L/H |
| 10 | aire agotado | ³ de los 42m |
| 11 | control eléctrico | PLC+TP |
| 12 | Gama de la resistencia | 0~18MΩ |
| 13 | Gama del pH | 0~14 |
| 14 | suministro de aire | 0.5Mpa |
| 15 | fuente de alimentación | AC380V, 50/60HZ, 3P, 150KW |
| 16 | tamaño de la máquina | L6600*W1800*H1650mm |
| 17 | peso de la máquina | 3600KG |
Q1: ¿Porqué SME-6600 puede limpiar todo el PCBAs?
A1: SME-6600 es una máquina larga de la longitud de 6600m m, él tiene sección del lavado de 2x600m m con las barras del espray 2x14 en él, por eso él es tan potente.
Q2: ¿Por qué es 150KW?
A2: en la sección del lavado, tiene calentador 3x12KW; en la sección de la pre-aclaración, tiene calentador 1x12KW; en la sección de la aclaración, tiene calentador 3x12KW; en la sección seca del aire caliente, tiene calentador 2x7.5KW, y también tenemos ventiladores, bombas eléctricas.
Q3: ¿Cuál es temperatura la temperatura y del agua líquidas de los DI?
A3: la temperatura líquida puede calentar a 80℃; DI water puede calentar a 60℃.
Q4: ¿Cuál es el consumo líquido por hora?
A4: Depende de líquido y temperatura, instalamos el condensador fresco líquido, normalmente hora 5~15L/.

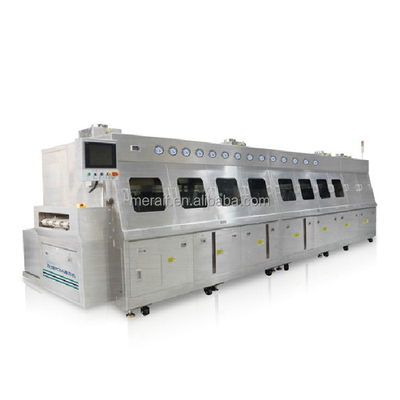

Demostración de la imagen de la máquina de la limpieza de espray de la placa de circuito:
