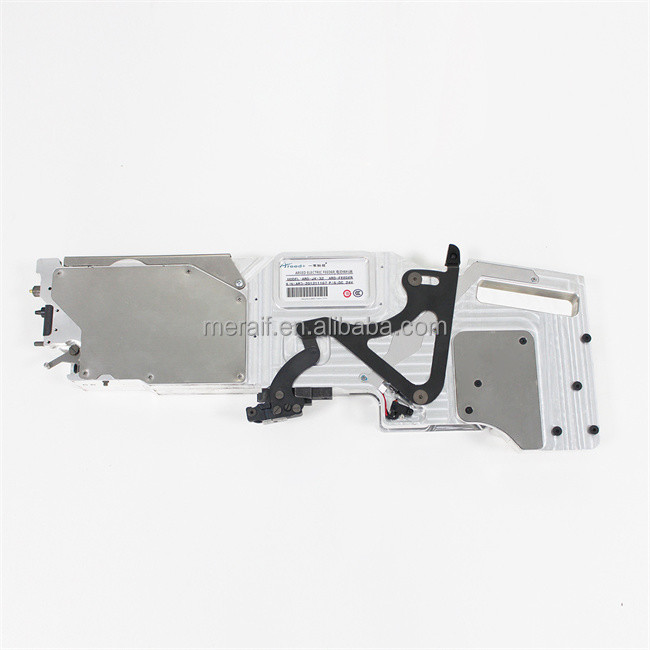

Alimentador del smt del alimentador del juki cf56mm del OEM para la máquina de la selección y del lugar
whatsapp: +8613424013606, Skype: sensenhenhao, wechat: JoyLY0322
Somos proveedor de la solución del smt más que 16years.
Toda la línea y piezas, una línea más limpia de la máquina del smt de la máquina de PCBA podemos apoyarle.
Alimentador electrónico del OEM para la selección de la serie de JUKI KE700 KE2000 FX JX KE3000 y la máquina del lugar
parámetros del alimentador del juki cf56mm
Modelos aplicables: KE700 serie de la serie KE3000 de la serie JX de FX de la serie de la serie KE2000
Alimentador alternativo: Alimentador del ATF FTF CTFR FTFR de CTF
Material principal: aleación de aluminio de alta resistencia
Colocación de método: tres-perno que coloca la fijación de la biela
Interfaz eléctrico: interfaz del contacto del solo-perno
Voltaje: DC24V
Actual: 0.5A | MÁXIMO 2.5A.
Método de la comunicación: interruptor infrarrojo intermitente
Modo de la impulsión: impulsión eléctrica
Velocidad de alimentación: echada de 68ms/pcs 4m m
Exactitud de alimentación: Eje ±0.05mm, eje ±0.05mm de X de Y
Velocidad de alimentación: 80000CPH
Reciclaje de la laminación: compartimiento de almacenamiento posterior o mecanismo que arrolla del inclinado-tirón
Paquete aplicable: Paquete de SMT del estándar de 8/12/16/24/32/44/56M M
Materiales aplicables: todos los materiales que se pueden empaquetar en SMT estándar
Método de reaprovisionamiento de combustible: la correa que empalma no se para reaprovisionar de combustible
Temperatura de trabajo: temperatura -20~65℃
Humedad de trabajo: humedad 20~90%RH, ninguna condensación
Temperatura de almacenamiento: temperatura -40~85℃
Humedad del almacenamiento: humedad el 10~95%
Prueba del desplome del descenso: 0.5kg/cm2 del cuerpo, ninguna anormalidad
Prueba de envejecimiento: 1000 horas de trabajo continuo sin anormalidad
Expediente de funcionamiento: completo y constante
Vida de servicio: >=20K hours.MIL-HDBK-217F (25℃)
observaciones del alimentador del juki cf56mm:
Exhibición de la echada: Indica la distancia de alimentación
Cambio de la echada: Haga clic el espaciamiento de palanca.
Adaptación de Y Dirction: En ajustar modo, las llaves avanzan lentamente.
Disposición de la dirección: La prensa y el control para 3 segundos y el indicador da vuelta amarillo para entrar en el modo que ajusta. Cargo actual de la reserva del tecleo cuando el ajustar es completo en medio.
Indicador de trabajo: La luz verde indica la operación normal; la luz ámbar indica la determinación de la situación; la luz roja indica el mensaje de error.
Llave delantera: Haga clic el botón delantero, la correa material avanzará un paso, prensa larga para avanzar continuamente.
Llave de reset: Cuando la luz del ALIMENTADOR es roja, haga clic para restaurar al estado normal.
Llave de Reverset: Haga clic el botón trasero, la tira material irá detrás un paso, prensa larga para volver continuamente.
Tome la llave de Rell: Prensa y sostener el motor de la cinta para trabajar, y para presionar el botón de la cinta para contraer automáticamente en el compartimiento de la alimentación de la laminación al alimentar.
El motor de pasos substituye la impulsión del cilindro del alimentador tradicional, y el engranaje del cobre de la precisión substituye la impulsión mecánica del vínculo. Tomando el perno del contacto eléctrico y conectando la fuente de alimentación de la seguridad 24V, el sensor que protege convierte la señal mecánica de la máquina de la colocación en una señal eléctrica y controla el alimentador para trabajar.
Ventaja de la mejora: Amplia gama de modelos materiales electrónicos. 8m m es compatibles con dos métodos de empaquetado de cinta de papel, y los pasos de 1mm/2mm/4m m se pueden cambiar con un botón. Uno AREED 8m m que el alimentador eléctrico se puede utilizar en vez de los tres alimentadores originales de 8m m; un AREED12mm se puede utilizar en vez de alimentadores de 12m m y de 16m m.
Ventaja de la precisión: El motor impulsor corre con una amplitud más pequeña que el cilindro, que reduce la desviación material causada por la vibración. Los engranajes de alimentación de alta precisión se hacen juego con los motores de alta precisión para asegurar la alimentación exacta cada vez. El calibrador uno mismo-desarrollado del ALIMENTADOR puede capturar el valor coordinado de X/Y de cada uno que alimenta, y calcula CA \ los valores del CP y de CPK para juzgar la consistencia de la exactitud de alimentación de cada ALIMENTADOR.
Ventaja de la velocidad: velocidad de alimentación: El sensor de la reja de Omron detecta rápidamente la señal de la máquina, el algoritmo uno mismo-desarrollado del software del tablero de control es más científico y el motor razonable, de pasos se equipa del engranaje de la aceleración, velocidad de alimentación del ALIMENTADOR excede el límite de la recogida de máquina de la colocación.
Línea velocidad del cambio: pelando la cinta directamente arriba, con el trastero autónomo de la película; la línea cambio del lote no necesita desmontar el alimentador, recordatorio de la abertura del almacén automático cuando el material es lleno, realiza verdad la función del cambio material directo, y la línea eficacia del cambio se puede aumentar en más de tres veces.
Ventaja de la compatibilidad: Aplicable a todas las máquinas de la plataforma del ALIMENTADOR de la maquinaria de JUKI en el mercado. Es conveniente instalar los soportes conductores, sin el cambio o la destrucción de las líneas originales, que es simple, seguro y de manera efectiva. Después del cambio, no interfiere con la posición mecánica original del alimentador, y puede ser utilizado alternativamente al mismo tiempo.
.
Método de alimentación
la estación cargada del alimentador del repare, la vuelta en el poder suppy, el alimentador del soporte y asegurar poder está prendido, llave de la echada de la prensa de elegir la echada correcta.
Cinta componente sobre tenedor, cinta del soporte del paso a través de la guía de alimentación componente.
La guía de cinta abierta, pela apagado la cinta de la capa de la cubierta y se asegura que el portador se sienta sobre el perno en cerradura de seguridad de sprocket.secure.
Pase la cinta de la capa de la cubierta sobre la polea y en medio tome el diente de engranaje. Asegúrese que la cinta sea con seguridad cierre sobre el engranaje, cubierta cercana.
