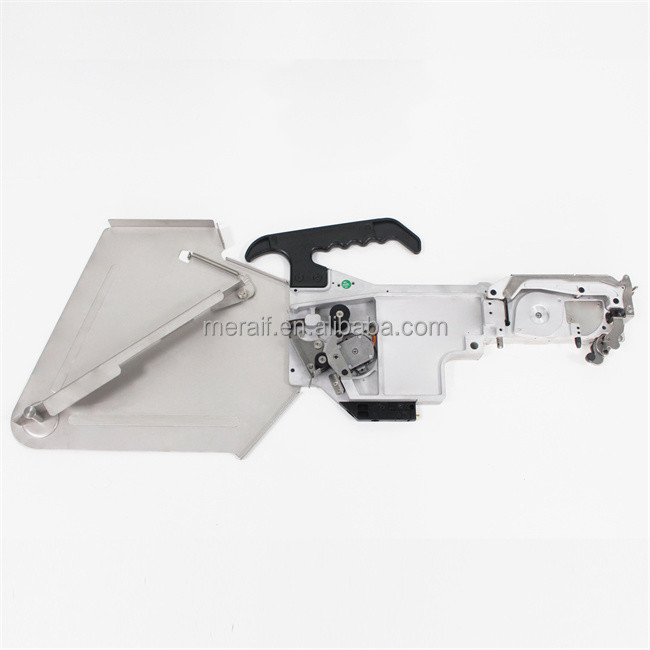

Alimentador eléctrico del ALIMENTADOR 32m m de la cinta del OEM para la selección de YAMAHA y la máquina del lugar
whatsapp: +8613424013606, Skype: sensenhenhao, wechat: JoyLY0322
Somos proveedor de la solución del smt más que 16years.
Toda la línea y piezas, una línea más limpia de la máquina del smt de la máquina de PCBA podemos apoyarle.
Alimentador electrónico del OEM para la selección de la serie de Yamaha YV YG y la máquina del lugar
Parámetros eléctricos del alimentador del ALIMENTADOR 32m m de la cinta
Modelo: YV-08/12/16/24/32m m
Modelos aplicables: Serie de la serie YG de YAMAHA YV
Alimentador alternativo: Alimentador del pie FS del CL de FV
Material del cuerpo principal: aleación de aluminio
Colocación de método: carril de guía doble del perno que coloca la fijación de la biela
Interfaz eléctrico: interfaz del contacto del solo-perno
Voltaje: DC24V
Actual: 0.5A | MÁXIMO 2.5A.
Método de la comunicación: Pulso
Modo de la impulsión: impulsión eléctrica
Velocidad de alimentación: echada de 68ms/pcs 4m m
Exactitud de alimentación: Eje ±0.05mm, eje ±0.05mm de X de Y
Velocidad de alimentación: 80000CPH
Reciclaje de la laminación: mecanismo que arrolla del inclinado-tirón
Paquete aplicable: Paquete de SMT del estándar de 8/12/16/24/32/44/56M M
Materiales aplicables: todos los materiales que se pueden empaquetar en YMH estándar
Método de reaprovisionamiento de combustible: reaprovisionamiento total, reaprovisionamiento de la cinta
Temperatura de trabajo: temperatura -20~65℃
Humedad de trabajo: humedad 20~90%RH, ninguna condensación
Temperatura de almacenamiento: temperatura -40~85℃
Humedad del almacenamiento: humedad el 10~95%
Prueba de envejecimiento: 72 horas de trabajo continuo sin anormalidad
Expediente de la operación: completo y constante
Vida de servicio: >=20K hours.MIL-HDBK-217F (25℃)
El motor de pasos substituye la impulsión del cilindro del alimentador tradicional, y el engranaje del cobre de la precisión substituye la impulsión mecánica del vínculo.
Tomando el perno del contacto eléctrico, conectando la fuente de alimentación de la seguridad 24V, el sensor que protege convierte la señal mecánica de la máquina de la colocación
Se genera una señal eléctrica de controlar el alimentador para trabajar.
Ventaja de la mejora: Amplia gama de modelos materiales electrónicos. 8m m es compatibles con dos métodos de empaquetado de cinta de papel, y los pasos de 1mm/2mm/4m m se pueden cambiar con una llave. Uno AREED 8m m que el alimentador eléctrico se utiliza en vez de los tres alimentadores originales de 8m m.
Ventaja de la precisión: El motor impulsor corre con una amplitud más pequeña que el cilindro, que reduce la desviación material causada por la vibración. Los engranajes de alimentación de alta precisión se hacen juego con los motores de alta precisión para asegurar la alimentación exacta cada vez. El calibrador uno mismo-desarrollado del ALIMENTADOR puede capturar el valor coordinado de X/Y de cada uno que alimenta, y calcula CA \ los valores del CP y de CPK para juzgar la consistencia de la exactitud de alimentación de cada ALIMENTADOR.
Ventaja de la velocidad: velocidad de alimentación: El sensor de la reja de Omron detecta rápidamente la señal de la máquina, el algoritmo uno mismo-desarrollado del software del tablero de control es más científico y el motor razonable, de pasos se equipa del engranaje de la aceleración, velocidad de alimentación del ALIMENTADOR excede el límite de la recogida de máquina de la colocación.
Línea velocidad del cambio: pelando la cinta directamente arriba, con el trastero autónomo de la película; la línea cambio del lote sin desmontar el alimentador, recordatorio de la abertura del almacén automático cuando el material es lleno, realizando verdad la función del cambio material directo, y la línea eficacia del cambio se puede aumentar en más de tres veces.
Ventaja de la compatibilidad: Aplicable a todas las máquinas de la plataforma del ALIMENTADOR de la maquinaria de YAMAHA en el mercado. Es conveniente instalar los soportes conductores, sin el cambio o la destrucción de las líneas originales, que es simple, seguro y de manera efectiva. Después del cambio, no interfiere con la posición mecánica original del alimentador, y puede ser utilizado alternativamente al mismo tiempo.
