La selección del mounter de Hanwha SM320 y la máquina flexibles SAMSUNG SM320 SMT del lugar utilizaron la máquina
whatsapp: +8613424013606, Skype: sensenhenhao, wechat: JoyLY0322
Somos proveedor de la ayuda del smt para las piezas y el alimentador del equipo .such as, boca, estante del carrete del smt del carro del almacenamiento del alimentador, grasa del smt, mezclador de la goma de la soldadura, contador del smd, profiler termal de KIC, cinta de la máquina del smt del smt y así sucesivamente.
También puede apoyar algunas partes originales de la reparación de la máquina.
Samsung SMT SM320 es un Mounter universal, puede producir pequeños pedazos de materiales del MICROPROCESADOR,
pero también puede producir el material de QFP, conveniente para la producción a escala reducida de productos independientes,
pero también puede ser utilizado en la línea de Mounter de la torrecilla de la alto-vida para el proceso multifuncional del microprocesador.
El equipo, tamaño pequeño, peso ligero, no explica el lugar.
SM320 popular. Máquina y altamente confiable altamente flexibles, fáciles de usar. Visión completa con 6
cabezas de la colocación, cada uno con la iluminación individual permitiendo 6 componentes totalmente diversos a
alinéese simultáneamente. Cámara de mirada ascendente permitiendo la colocación de componentes abajo hasta la echada de la ventaja de 0.4m m.
Especificación flexible del mounter de Hanwha SM320:
Velocidad teórica del microprocesador: 18500CPH
Montaje del microprocesador de la gama 0402m m ~ 55m m IC
Exactitud de la colocación más/menos 0.03m m
Talla 510 del PWB * 460-460 * 400m m
Talla 50 x 40 milímetro ~ 460 x 400m m del equipo
Método componente de la identificación
VUELO VISION + ETAPA VISION
Montaje de eficacia
Sistema de reconocimiento de la cámara del vuelo
MICROPROCESADOR 1608 18500 CPH (IPC9850)
COMPENSACIÓN 15000 CPH (IPC9850)
QFP 5500 CPH (IPC9850)
Sistema fijo de la visión de la cámara
1,4 SEC/QFP208 (ESTÁNDAR DE LA FUENTE DE LA BANDEJA)
Los componentes pueden ser gama montada
VUELO VISION: 1005 ~ 22mmIC (opción: 0603 ~ 12mmIC/0402 ~ 7mmIC)
Montaje de tamaño: Visión estándar de la etapa (FOV 35) ~ 32mmIC
(Echada 0.4mmQFP/0.75mmBGA/~ 55m m (MFOV))
Visión estándar de la etapa (FOV 45) ~ 42mmIC (echada 0.5mmQFP/1.0mmBGA/~ 55m m (MFOV))
Visión estándar de la etapa (FOV 20) ~ 17mmIC (echada 0.3mmQFP/0.5mmBGA)
Echada de Min.lead (QFP) FOV10
0.3m m (QFP) /0.65mm (BGA)
Echada de Min.Ball (BGA)
FOV15
0.5m m (QFP) /0.75mm (BGA)
FOV25
0.5m m (QFP) /0.75mm (BGA)
Max.Height
H12mm (estándar de la cámara que vuela)
H15mm (estándar de la cámara que vuela)
Tamaño del tablero del PWB
el más tamaño pequeño
50 (l) * 40 (w)
el tamaño más grande
460 (l) * 400 (w)/opción: 510 * 460, 640 * 510
Grueso del tablero del PWB
0.38mm-4.2m m
Instale el número del alimentador
120ea/112ea (que atracan el carro)
Consumo de la presión y de energía
fuente de alimentación
AC220/220/240V (50/60HZ, FASE 3) (opción: 340/380/415V)
Presión de aire
5kg/m2, 260 NI/MINUTO
Peso de la máquina
1800KG
Tamaño de la máquina
1650 L * D 1680 * H 1530
Experiencia acertada:
El cliente de Meraif en 35 países en todo el mundo
1. Hemos estado ayudando a clientes a construir muchas nuevas fábricas en todo el mundo.
2. Entrenamiento de más de 500 expertos y del técnico para los clientes.
3. Se convirtió el socio chino más confiable para usted.
Para la disposición de la fábrica de SMT, podemos hacer para usted:
1. Proporcionamos la solución completa de SMT para usted
2. Proveemos de tecnología de base nuestros equipos
3. Proporcionamos la mayoría del servicio profesional de la tecnología
4. Tenemos experiencia rica en la disposición de la fábrica de SMT
5. Podemos solucionar cualquier pregunta sobre SMT

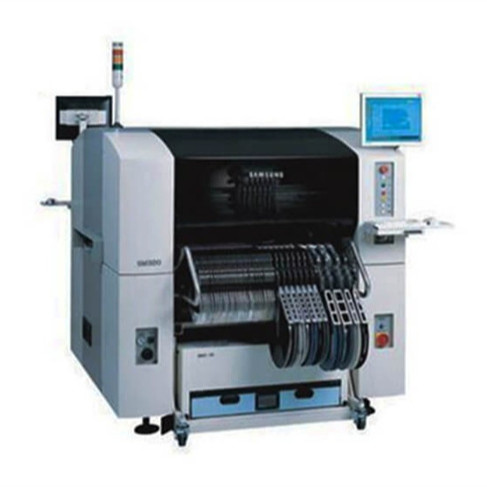

Demostración flexible de la imagen del mounter de Hanwha SM320
