especificación de la máquina AM100 de la selección y del lugar:
El AM100 mantiene las mayores niveles para la capacidad, flexibilidad, y los clientes de la confiabilidad esperan de Panasonic en un rentable, ampliado escalable, solución de SMT de la alto-mezcla.
Solamente una máquina se requiere para conseguir la producción comenzada y es fácil añadir más unidades y/o las tecnologías como demandas cambian.
Usted tendrá la flexibilidad para preparar el producto siguiente mientras que la producción está corriendo en el AM100 para el cambio directo y puso para utilizar una variedad de configuraciones altamente flexibles y de tipos de la fuente del componente.
La disposición flexible es aumentada más a fondo en el AM100 por el alimentador dondequiera y equipa con inyector dondequiera características.
Los tableros grandes pueden ser procesados y las características avanzadas incluyendo detección una cámara componente del grueso, un intercambio auto del perno de la ayuda, de un alabeo del PWB, y verificación de la bandeja están también disponibles.
La LLAVE OFRECE la sola cabeza (solo haz) capaz de poner un arsenal componente impresionante incluyendo: 0402m m a 120x90x28m m capaces de poner los conectores grandes, los componentes impar-formados, y los tipos de empaquetado avanzados tales como alimentadores permutables del estallido, bocas multifuncionales, y tiradas con la producción rentable y de alta calidad de la serie del cm y de NPM
Dimensiones del PWB (milímetro) - L 50 × W 50 a L 510 × W 460
Velocidad de la colocación - cph 35.800 (0,1006 s/chip), cph 12.200 (0,295 s/QFP 12 milímetros o menos)
Exactitud de la colocación (Cpk1) - ±40 µm/chip ±50 µm/QFP 12 milímetros o menos ±30 µm/QFP 12 milímetros encima a 32 milímetros o menos
Fuente componente: El grabar * - (cinta: 4/8 milímetros pequeño carrete)) de la cinta de la cinta (de especificación del alimentador: Máximo 160
Especificación del alimentador de la bandeja: Fuente componente del máximo 120 [*1]: Palillo * - especificación del alimentador de la cinta: Especificación del alimentador de la bandeja del máximo 40: Fuente componente del máximo 30 [*1]: Bandeja * - especificación del alimentador de la bandeja: Máximo 20

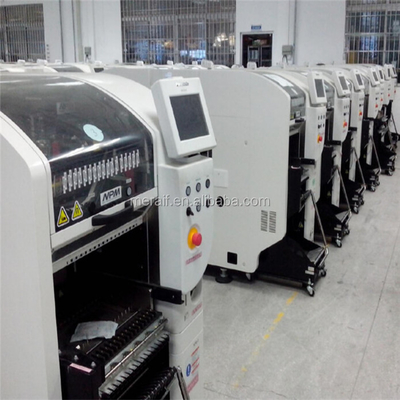

demostración de la imagen de la máquina AM100 de la selección y del lugar:
