Especificación de Yamaha YV100II Chip Mounter
Velocidad teórica 0.25sec/microprocesador del microprocesador
Montando la gama 1005 ~ bga ‘del soj'plcc del qfp'sqp (25m m) (0.4p)
Colocación de la exactitud del más/menos 0.08m m
Tamaño l460 del PWB * w250 (máximo)/l50 * w50 (minuto)
Tamaño l1650 * w1350 del equipo * h1810
Poder máximo 4KVA
Peso 1300kg del equipo
Mounter usado del microprocesador de Yamaha YV100II áspero 98 años o tan equipo,
la estructura mecánica es simple, un marco de lanzamiento hecho para asegurar durabilidad y estabilidad,
el departamento del control del circuito no se complica, mantenimiento fácil. Sistema operativo del DOS,
el menú es relativamente simple, fácil actuar, una cabeza de trabajo, boca de 8 succiones,
el tamaño del material se puede fijar, usted puede instalar una cámara de la precisión a
mejore la exactitud de la colocación. La velocidad teórica de 14400 puntos por hora,
la capacidad de producción real de cerca de 8000, conveniente para la pequeña producción de lote.
Parámetros del mounter del microprocesador de Yamaha YV100II
1. De acuerdo con la confiabilidad de la estructura básica de la máquina de alta velocidad
2. Componentes de la protección del soporte
3.0.25 segundos/montaje de alta velocidad del MICROPROCESADOR
4 se pueden montar 0,5 pies que espacian 32m m QFP
5. Tratamiento de la imagen de alta velocidad
6,2 cámaras reducen tiempo de producción
7. Alto marco nuevamente diseñado de la rigidez
8. Aumente la velocidad del eje
9. Puede manejar una variedad de componentes
10. El más conveniente para la producción de SIMM del ordenador con la cabeza atada con alambre 8
Tamaño del substrato: L600 * W400 (máximo)/L50 * W50 (minuto)
Grueso 0.4-3.0 del substrato
Substrato que transporta la dirección de derecha a izquierda
Montaje del ± 0,08/QFP del ± 0.1m m/MICROPROCESADOR de la exactitud
Montando velocidad 0,25 sec/MICROPROCESADORES 1,7 sec/QFP
Tipo original original de la cinta: 100 (max, 8M M con la conversión)
Tray Original: 80 clases (uso de TMAX, de YTF)
La forma original de la fuente 8-56m m de banda ancha, barra, bulto, bandeja
Original 1005 ~ QFP'SQP'SOJ'PLCC (25m m) BGA (0.4p) de la colocación
± trifásico AC220/208/230/240/380/400 del poder/416V el 10%, 50/60HZ
Poder 4KVA
Presión sobre 0.55MPA, 350MIN
Dimensiones L1650 * W1350 * H1810
Peso 1300KG
Velocidad 12000 del remiendo (grano/hora)
Peso 1300 (kilogramos)

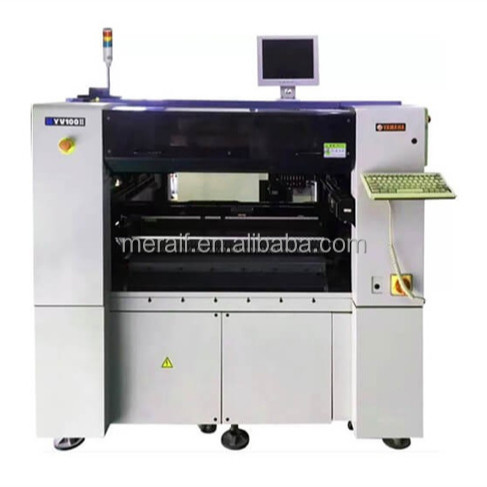

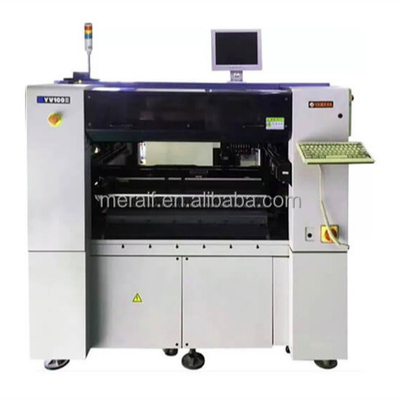

Demostración de la imagen de Yamaha YV100II Chip Mounter
